SF6 氣體是一種無色、無臭、無毒、不燃的惰性氣體,具有良好的絕緣和滅弧性能。
SF6斷路器是充一定壓力SF6 氣體滅弧的高壓電器,SF6密度繼電器是用來監測SF6斷路器內部SF6氣體密度壓力變化的重要部件,其性能的好壞直接影響到SF6斷路器的運行安全。
使用中的SF6密度繼電器因觸點不常動作,會出現動作不靈活、觸點接觸不良、溫度補償性能變差等問題。
根據DL/T 259-2012《六氟化硫氣體密度繼電器校驗規程》和DL/T 596-2015《電力設備預防性試驗規程》規定:SF6斷路器使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看,對現場運行中的SF6密度表、壓力表進行定期校驗也是非常必要的

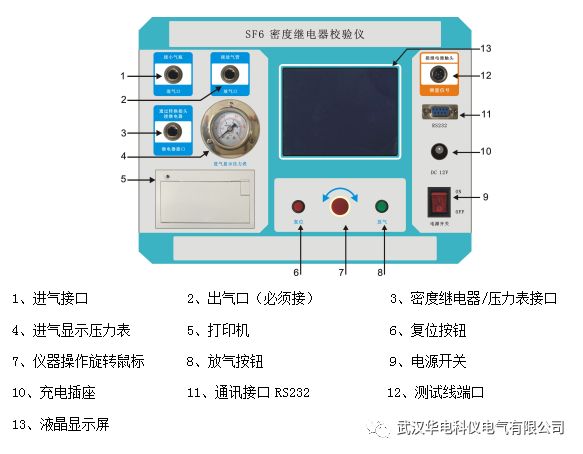

操作面板說明:
使用接線圖

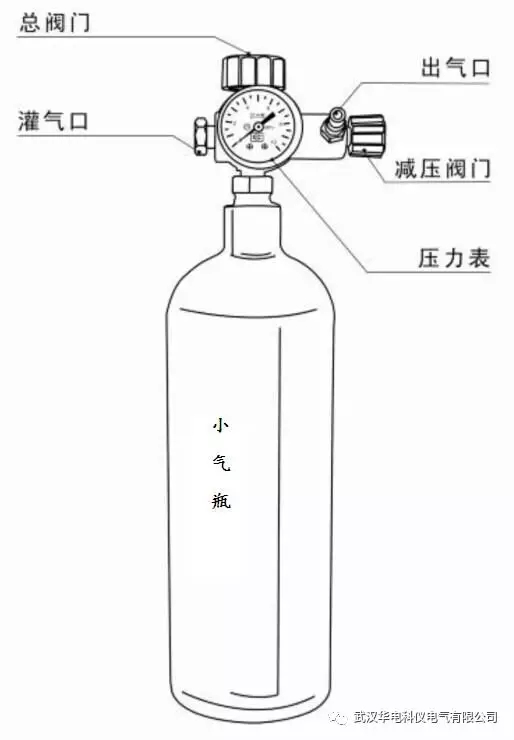

小氣瓶:瓶內氣壓至少1MPa,氣壓不足1MPa,應充氣后再使用,充高純度SF6或N2,小氣瓶如圖一
小氣瓶充氣:
①擰緊小氣瓶兩個閥門,擰開灌氣口螺母;
②用充氣桿連接大氣瓶和小氣瓶灌氣口;
③緩緩打開小氣瓶“總閥門”,再緩緩打開大氣瓶閥門充氣,小氣瓶壓力至少大于1MPa,充好后拆除順序與充氣相反。
圖一
接線:校驗壓力表或密度表時不需要連信號線,校驗SF6氣體密度繼電器時,必須斷開密度繼電器控制回路,信號線接到接線排上,或直接接到密度繼電器觸頭上,信號類型及接線如下
信號線夾 |
密度繼電器 |
紅+黑(報警信號 )——>報警端子/觸頭 |
|
綠+黑(閉鎖信號1)——>閉鎖端子/觸頭 |
|
綠+黑(閉鎖信號2)——>閉鎖端子/觸頭 |
