HKGY-3地下管線探測儀
生產廠家:武漢華電科儀電氣有限公司 |
現狀:地下管線的管理體系復雜,層級管理參雜著條塊分割管理,造成地下管線管理混亂;數據缺失、不準確:部分是由于歷史上紙質資料的管理造成;部分由城市的變遷造成;最主要的是現有傳統測量儀器如管線儀、探地雷達等獲得的數據不可靠,其受電磁干擾、管道埋深、地質條件、管道材質等影響,導致管線的基礎數據----位置數據的不準確。這是各地都在建設的地下管線管理系統存在的最大的問題:數據不可靠。
HKGY-3地下管線探測儀可以幫助解決以上問題,可以精確查找電纜走向及深度,找到電纜故障位置,以下是該款設備簡介:
HKGY-3地下管線探測儀簡述 |
HKGY-3地下管線探測儀用于探測地下電纜、金屬管線精確走向和深度,也可以檢測地下電纜開放性故障位置、管道防腐層破損點。
當前,城市電力電纜、通訊電纜、通訊光纖、燃氣管道、自來水管道、熱力管道等埋地管線越來越密集復雜,就像神經一樣布滿城市的地下。如何準確查找、定位地下管線是市政規劃人員和市政建設人員非常關心的。地下管線探測儀能夠在地面上對埋地管線精確定位、測深,在地下管線密集復雜區域也能準確對目標管線進行追蹤和定位;能夠在非開挖狀況下,對埋地管道防腐層破損進行評估和定位。因此,地下管線探測儀在煤氣、自來水、電信、電力、市政、石油、物探、石化等行業有廣泛的應用前景。
HKGY-3地下管線探測儀簡述 |
★ 地下管線精確定位與跟蹤;
★ 地下管線埋深測量;
★ 電纜路徑測量;
★ 電纜開放故障點定位測試;
★ 對管道外防腐層破損點定位。
HKGY-3地下管線探測儀組成 |

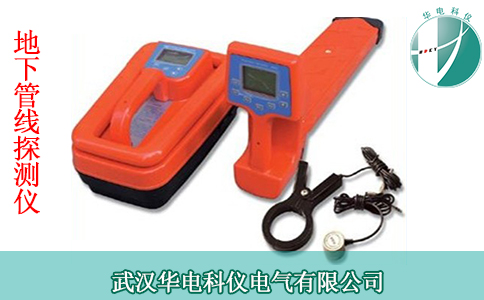

HKGY-3地下管線探測儀由以下幾部分組成:
1.地下管線探測儀發射機;
2.地下管線探測儀接收機;
3.耦合鉗;
4.A字架(選配件)。
HKGY-3地下管線探測儀主要技術指標 |
發射機技術特點:
發射頻率:音頻、中頻、高頻、射頻;以及組合頻率:音頻+射頻、中頻+高頻。
最大輸出功率:5W,阻抗自動匹配;
功率輸出:低擋、中檔、高擋
工作模式:直聯法、耦合法、感應法;
匹配負載:5歐姆~3000歐姆;
等效阻抗測試精度:顯示值10%;
電池類型:可充電鋰電池組;
電池壽命:連續工作4小時至8小時,取決于等效阻抗的大小;
工作溫度: -10°C~55°C
尺寸大。150×120×320mm
重量:3.2公斤(含電池)
接收機技術特點:
接收頻率:音頻、中頻、高頻、射頻、工頻;
測試模式:波谷法、波峰法、跨步、測深;
接收信號強度顯示方式:數字0~999、條形圖、調頻音調;
深度測試方式:直測法、80%法、∠450法;
增益控制:手動調節,動態范圍為100db;
深度探測:最大探深不小于6米;
測深精度*:測試(顯示)值5%;
最大探測距離:直連法時絕緣良好的電纜最大可達15km;
*取決于現場環境、非同心線的形狀、鄰近管線的數目以及土壤的返回電流等因素;
工作溫度: -10°C~+55°C;
電池型號:可充電鋰電池組;
電量指示:圖形顯示;
電池壽命:連續工作>6小時:間斷工作 >12小時;
尺寸大。700×220×110mm;
重量:3公斤(帶電池)。
HKGY-3地下管線探測儀廠家簡介及最新報價信息 |
武漢華電科儀電氣有限公司是成立于2011年,自成立之初,一直致力于電力電纜檢測設備的設計,研發,生產,銷售以及服務。是一家該系列產品專業廠家。
HKGY-3地下管線探測儀是我公司最新研發產品,您可以點擊右側“在線咨詢”,我們的在線客服會給您報價信息,或者您也可以直接撥打我公司銷售熱線:027-88933327 或 13163274270(售后服務)
HKGY-3地下管線探測儀又稱:管道探測儀、地下管線探測儀器、地下管道檢測儀、地下管線定位儀、地下管線測試儀、地下金屬管線探測儀、管線探測儀等
