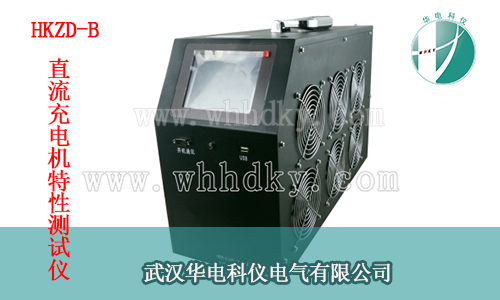

充電機特性測試儀的基本構成包括:交流自動調壓單元、測試負載單元、參數測試單元、控制系統單元、電氣接口、通訊接口、調壓輸入電流、調壓輸出電纜、設備電源線、RS-232通訊線等。
產品關鍵字：直流充電機特性測試儀，充電機特性測試儀，直流充電機測試儀
一、概述：
直流充電機特性測試儀是根據國家關于直流電源運行和維護規程的相關要求而派生的一個產品，主要包含穩壓精度測量、穩流精度測量、紋波系數測量等功能，同時配備直流充電機特性測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。
二、功能特點：
綜合測試：綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并 計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。
穩壓精度測量：交流輸入電壓在額定電壓±10%范圍內變化，負荷電流在0～100%額定值變化時，直流輸出電壓在調整范圍內的任一數值時其穩壓精度。
穩流精度測量：交流輸入電壓在額定電壓±10%范圍內變化、輸出電流在20%～100%額定值的任一數值，充電電壓在規定的調整范圍內變化時，其穩流精度。
紋波精度測量：充電裝置輸出的直流電壓中，脈動量峰值與谷值之差的一半，與直流輸出電壓平均值之比，計算出出穩壓紋波系數和穩流紋波系數。
效率測量：充電裝置的交流額定輸入功率與直流輸出功率之比，效率測量顯示測量交流電壓、測量交流電流、測量直流電壓，測量直流電流，并計算出輸入功率、輸出功率和效率。
諧波測量：電流諧波測量，主要顯示1～25次諧波的狀況，包括諧波(或基波)次數、諧波真 有效值、諧波含有率（HR）、總諧波畸變率（THD）等參數。
強大的數據處理功能：可對蓄電池的多項測量結果進行曲線顯示、生成報表，并進行綜合計算分析，準確判別。
數據分析：包括的綜合分析、穩壓精度分析、穩流精度分析、紋波系數分析、效率分析、電網諧波分析和電池放電分析可重新顯示原測量界面的內容。
數據上傳：此功能允許用戶將保存的測量數據上傳到計算機以進行各種分析。
系統升級：此功能允許用戶使用U盤更新儀表軟件。
三、設計特點：
l 使用ARM和DSP以及16M字節的FLASH存儲器；
l 儀表使用觸摸屏，使操作更簡單、方便
l 可保存、回顯測量數據或?qū)⑵渖蟼鞯?span>PC機進行分析；
l 模塊化結構，設計合理，運行可靠。
l 中文菜單操作，簡單易學。
l 可使用USB盤更新儀表軟件；
l 在PC機上用直流充電機特性測試儀數據分析軟件對測量數據進行詳細分析。
l 采用大屏幕液晶屏顯示，全漢化界面，人機對話方式操作，使用簡便。
l 全自動測試：僅需依據充電機技術指標設置相關測試參數，裝置就可全自動完成交流電壓調整、加載負載電阻、參數測試、自動記錄測試值并停止測試等功能。
l 完備的通訊功能，具有RS232通訊接口與USB接口。數據傳入計算機，進行入庫管理，可進行長期的歷史數據保存和分析；利用U盤傳遞數據，隨時測試隨時保存、編輯、打印。
l 強大的數據處理功能：可對充電機的多項測量結果、曲線顯示、生成報表，并進行綜合計算分析，準確判別。
l 采用三相自動數控調壓器：輸出精度高、功率大，電壓穩定度高，單機電流達20A。
l 模塊化組合結構：采用模塊化組合結構，體積小、重量輕，方便車載運輸及在各變電站移動檢測。
四、技術指標：
|
項目 |
主機規格 |
負載電流 |
適用電壓等級 |
尺寸 |
直流電壓測量 |
重量 |
|
主 機 |
48V 150A |
0~150A |
48V |
415*180*310 |
38~58V |
9Kg |
|
48V 300A |
0~300A |
48V |
570*225*460 |
38~58V |
15Kg |
|
|
220V 30A/110V 30A |
0~30A |
220V/110V |
260*350*600 |
110V:88~132V 220V:176~275V |
13Kg |
|
|
220V 50A/110V 50A |
0~50A |
220V/110V |
500*360*420 |
110V:88~132V 220V:176~275V |
15Kg |
|
|
220V 50A/110V 80A |
110V:0~80A 220V:0~50A |
220V/110V |
500*360*420 |
110V:88~132V 220V:176~275V |
15Kg |
|
|
調壓器 |
額定功率 |
15KVA |
||||
|
輸入電壓 |
380V±10% |
|||||
|
輸出電壓 |
300V～450V |
|||||
|
額定電流 |
20A |
|||||
|
體積 |
260×350×600mm |
|||||
|
重量 |
18kg |
|||||
|
精度 |
電壓：±0.5%，電流：±0.5% |
|||||
|
紋波系數 |
0.01%～10%±0.02% |
|||||
|
供電電源 |
AC 220V±10% |
|||||
|
工作環境 |
溫度：-5℃~50℃ 濕度：5%~90% |
|||||
|
顯示屏 |
320*240彩色圖形LCD+觸摸屏 |
|||||
|
內存容量 |
128Mbit |
|||||
|
通訊接口 |
USB |
|||||
