直流電阻測試儀是取代直流單、雙臂電橋的高精度換代產品。該設備解決了用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻費時費工的缺點,縮短測量時間以及減輕測試人員的工作負擔。
市場上的直流電阻快速測試儀也比較多,比如單相的、三相的,各種電流等級的:1A、2A、3A、5A、10A、20A等。 下面我將簡單介紹下三相直流電阻快速測試儀(又稱三通道直流電阻快速測試儀)及該設備的操作方法:

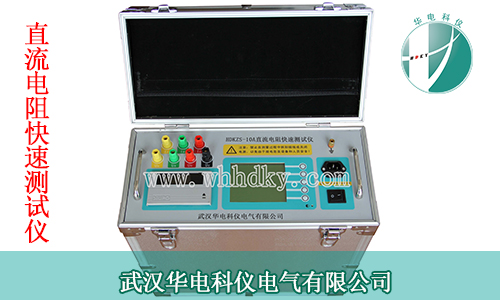

(點擊圖片了解HDKZS-10A直流電阻快速測試儀)
一、設備簡述
HDKZS-10A直流電阻快速測試儀(以下簡稱直阻儀)是變壓器直流電阻測量的最新一代產品,是為測量大容量變壓器三相繞組直流電阻而優化設計的。可對變壓器的三相繞組直流電阻進行同時測試。對有載調壓變壓器可以不需要放電,直接調節分接開關,測量時間是傳統單相測量的三分之一,可大大縮短工作時間和勞動強度。
二、面板說明

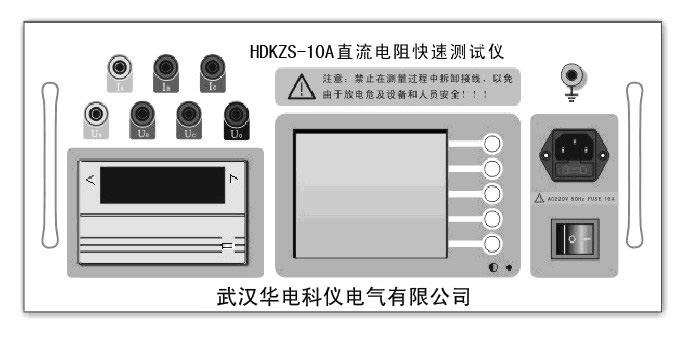

直阻儀面板如下圖所示:
① Ia Ib Ic: 直流電流輸出,單相或兩相測量時Ia 和Ib為電流輸出。
② Ua Ub Uc Uo:測量電壓輸入,單相測量時Ua和Ub為電壓輸入,兩相測量時Ua和Ub為第一通道電壓輸入,Uc和Uo為第二通道電壓輸入
③ 面板式打印機: 打印輸出測量結果
④ 液晶顯示器: 顯示測量結果和操作提示信息,同時在右側的按鍵定義區給出當
前狀態下五個多功能按鍵的功能定義。如下圖所示:
⑤ : 液晶顯示器對比度調節
⑥ 電源插座: 為整機電源輸入,內置保險管倉,保險管為10A/250V。
⑦ 接地柱 : 整機外殼接地柱,測量的時候請務必可靠接地。
三、測試及操作方法

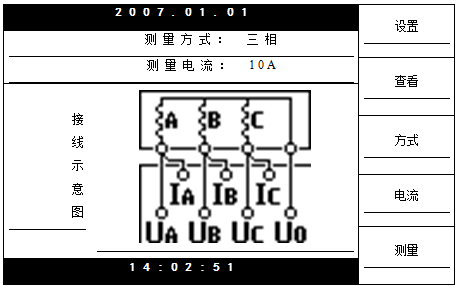

① 接好電源及地線,打開電源,進入初始界面,如下圖所示:
“設置”鍵: 設置當前日期和時間。
“查看”鍵: 查看已經存儲的數據。內容包括測量結果、測試日期、分接號等等。
“方式”鍵: 設置測量方式,包括“單相”、“兩相”和“三相”。并且在“接線示意圖”的區域會顯示相應的接線圖,可作為實際接線時的參考。
“電流”鍵: 設置測量的電流大小。在測量方式為“單相”或“兩相”時,可供選擇的電流為 1A、5A、10A、20A。測量方式為“三相”時,可供選擇的電流為 1A、5A、10A。您可以參考技術指標所列出的相關參數選擇合適的測量電流。
“測量”鍵: 在接好測試接線,選擇好測量電流后,可以按“測量”鍵開始測試。
② 單相測量:

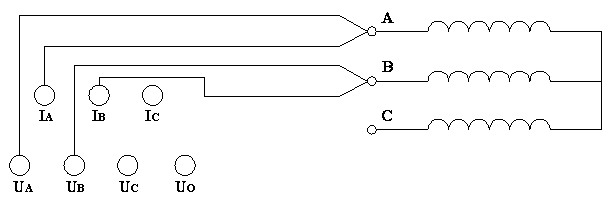

接線方式如下圖所示(以測量RAB 為例):

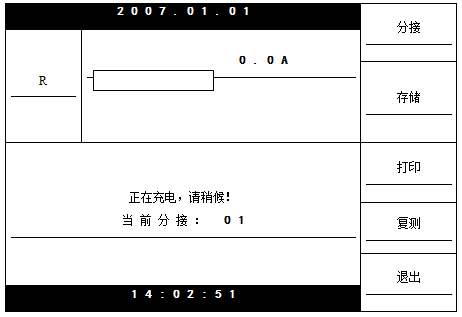

接好被測繞組接線,選擇合適的測量電流后,按“測量”鍵,直阻儀進入測量狀態,開始給繞組供電。并進入如下界面:
此時,繞組的電流開始逐漸上升,如果充電進度條和電流顯示值長時間停滯不前,則可能所測阻值超出當前電流的測量范圍,電流因此達不到預設值。此時可按“退出”鍵返回,重新選擇電流再試。當達到預定的電流的時候,進入恒流狀態。并進入下一界面
現在,直阻儀開始顯示被測繞組的電阻值,并逐步趨于穩定。此時可以按“分接”鍵調整和設置當前分接值或繞組名,以便對測量結果進行標注。按下“分接”鍵后,右側的多功能鍵變成“▲”“▼”“ ”“確定”以及“取消”,并且彈出分接設置對話框,設置完畢按“確定”保存,或者按“取消”放棄修改,然后即可按“存儲”“打印”鍵保存或打印測量結果,如果對數據有疑問,可以按“復測”鍵重新進行測量計算。
在測量有載調壓變壓器時,當一個分接位置的測試數據穩定后,可以將有載分接開關切換到下一分接位置,而不需要放電重新開始測量。此時,繞組電阻值會逐步變化直至穩定,您也可以按“復測”鍵快速刷新數據。重復以上步驟,直至完成全部分接測試。
③ 三相測量:
三相測量適用于YN星型聯接并且有中性引出端的繞組,對于yn聯接的繞組由于聯接銅排的影響,三相和單相測量結果會有所差異,建議使用單相測量。

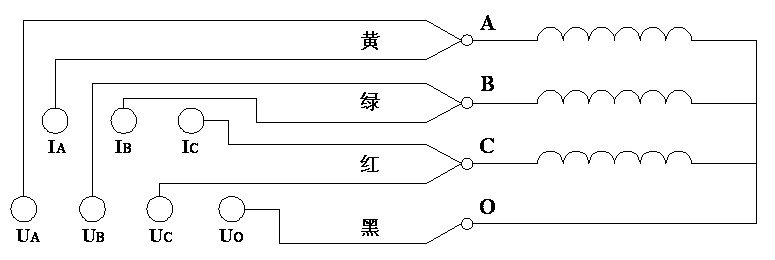

三相接線如下圖所示:

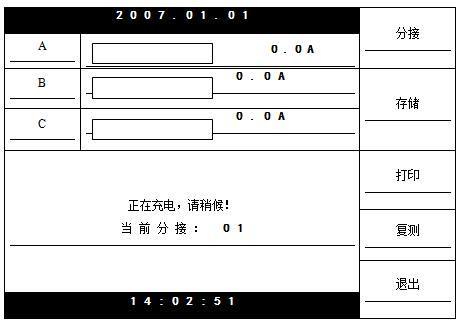

選擇好測量電流,接好三相接線,在初始界面狀態下按“測量”鍵后,直阻儀進入測量狀態,開始給繞組供電。并進入如下界面:

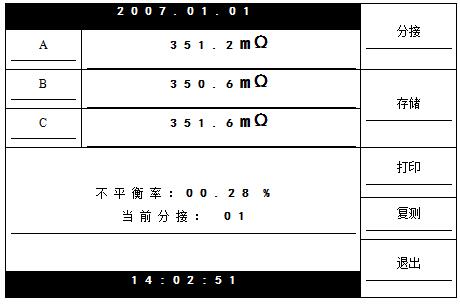

此時,各繞組的電流開始逐漸上升,如果充電進度條和電流顯示值長時間停滯不前,則可能所測阻值超出當前電流的測量范圍,電流達不到預設值。此時可按“退出”鍵返回,重新選擇電流再試。當達到預定的電流的時候,進入恒流狀態。并進入下一界面:
此時,直阻儀開始顯示各相的電阻值,隨著各相電阻值逐步趨于穩定,不平衡率將逐步減小。在此狀態下,可以按“分接”鍵調整和設置當前分接值或繞組名,以便對測量結果進行標注。按下“分接”鍵后,右側的多功能鍵變成“▲”“▼”“”“確定”以及“取消”,并且彈出分接設置對話框,設置完畢按“確定”保存,或者按“取消”放棄修改。當所有數據基本穩定之后,即可按“存儲”“打印”鍵保存或打印測量結果,如果對數據有疑問,可以按“復測”鍵重新進行測量計算。不平衡率的顯示范圍最大為50%,超過范圍只顯示“>50%”。
測量有載調壓變壓器時,當一個分接位置的測試數據穩定后,可以將有載分接開關切換到下一分接位置,而不需要放電重新開始測量。此時,各相電阻值及不平衡率會逐步變化直至穩定,您也可以按“復測”鍵快速刷新數據。重復以上步驟,直至完成全部分接測試。
測量完畢后,按 “退出” 鍵結束測量,此時,直阻儀開始自動放電,顯示器相應的做出放電指示,以及蜂鳴器鳴叫。放電完畢,將回到初始界面,即可開始拆除測量接線。
最后是廠家簡介及報價信息:
武漢華電科儀電氣有限公司是成立于2011年,自成立之初,一直致力于變壓器檢測設備的設計,研發,生產,銷售以及服務。是一家該系列產品專業廠家。
HDKZCS-10A直流電阻快速測試儀是我公司最新研發產品,您可以點擊右側“在線咨詢”,我們的在線客服會給您報價信息,或者您也可以直接撥打我公司銷售熱線:027-88933327 027-88933290 或 13163274270(售后服務)
