一、概述
1.用途

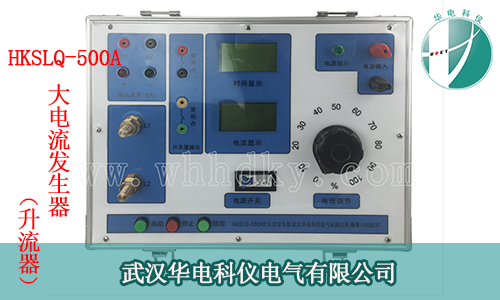

HKSLQ-500A（B)大電流發生器（簡稱升流器），我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于一次母線保護及各種電流互感器的變比等測試項目，被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。
2.性能特點
◆ 采用美觀大方的PVC面板
◆ 直接顯示一次電流、二次電流的測試值，便于試驗觀察及記錄。
◆ 測量精度高 0.2級
◆ 功率大、體積小、帶負載能力強
◆ 體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。
3.操作方面
（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。
（2）測試過程中，如有打火，以及開機時無任何顯示等異�，F(xiàn)象，應立即關閉電源并重新檢查接線。
（3）在實際接線時，電流輸出端子應形成回路,不然儀器將不會輸出電流。
（4）本升流器帶隨機輸出導線;輸出外接銅導線按10A/mm2選擇。(標配為二根3米測試線)
（5）該設備容量是按5分鐘短時工作設計，如用于批量試驗，工作時間應小于2.5分鐘，等待10分鐘后，再進行下次工作。如做溫升(30分鐘-24小時)應按長期工作溫升配制。
二、技術特征
1.名稱和分類
（1）名稱：HKSLQ-500A（B)大電流發生器。
（2）環境組別：屬GB6587.1-86《電子測量?jī)x器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。
2. 1 輸入電壓： AC220V ±10%
2. 2 功 率：5KVA
2. 3 輸出電流： 串聯：AC0～500A（10V）并聯：AC0～1000A（5V）無級可調、面板帶數顯電流表
2. 4 輸出電壓： (>10V)
2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3%。標準正弦波。
2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。
2. 7 輸出電流方式：真有效值連續可調；
2.8 電流穩定度：0.2%
2.9 結構形式: 一體
2.10 接線方式：根據要求
2.11電流穩定度：0.2%；
2.12保護設置：過流、過壓
2.130.001S-99999.999S
三、工作原理

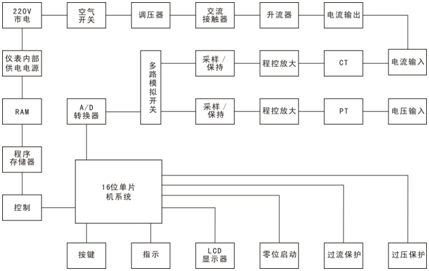

1.原理框圖
2.工作原理
儀器測量線路包括一路電流測量回路和一路電流測量回路。（可按要求增加電壓測試）可擴展伏安特性功能。
電流測量回路包括微電流零阻抗CT、程控放大電路和采樣電路。
電壓測量回路包括PT隔離信號采集電路，程控放大電路和采樣電路。
由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。
HKSLQ-500A（B)大電流發生器最新報價
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于大電流發生器設計，研發，生產，銷售以及服務，是一家優質的生產廠家。
HKSLQ-500A（B)大電流發生器是我公司自主的研發產品，您可以直接撥打客服電話：027-88933327 88933290 或 13163274270（售后服務）
