HKWSJ-100瓦斯繼電器校驗臺是一種全新設計的氣體繼電器的校驗和檢測設備。該校驗臺模擬變壓器內部故障時氣體繼電器動作機理,采用新一代嵌入式控制和高精度傳感器測量技術,準確檢測瓦斯繼電器動作流速值和動作氣體容積值,測試速度快,準確性高,試驗重復性好。采用操縱桿和自動氣動傳動機構,操作輕松省力,自動化程度高。
產品概述
HKWSJ-100 瓦斯繼電器校驗臺適用于國產及進口各種型號瓦斯繼電器的校驗,可以實現瓦斯繼電器的密封性能試驗、重瓦斯保護動作流速值和輕瓦斯保護動作氣體容積值的檢測和校驗。各測試項目分別獨立完成,互不影響。軟件界面精美,操作簡單。測試結果可方便保存、讀取和網絡傳輸。

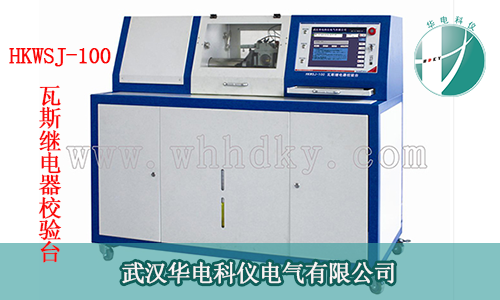

產品圖片
產品特點
先進的管路設計與理論優化,高精度24位數字傳感器,先進的數據采集卡和現場總線,最新的ARM控制技術和分析策略,實現突破性的高精度測量
特殊設計,方便更換、測量穩定,可對各種規格(Φ25、Φ50、Φ80)瓦斯繼電器進行高精度穩定測量
通過巧妙的容積筒設計和特殊設計的壓力傳感器,以及精準的算法,實現了容積的實時精準測量。測量分辨率達到了2毫升
通過巧妙的管道設計,配合法蘭盤變頭,采用特殊設計的流速采集系統,精準完成各種規格瓦斯繼電器的流速測量,測量分辨率達到了0.01米/秒
通過合理的管路設計與布局,利用空壓機加壓模擬瓦斯內部受壓來檢測繼電器的密封性能。通過人工中斷與智能檢測中斷相結合,在發生危險前會可靠中斷操作,確保操作安全
采用集束總線布置,合理的數據采集、控制線路布局,有很好的電磁兼容性和抗干擾性能,保證了設備在惡劣環境下的穩定工作
采用操縱桿和自動氣動傳動機構調節升降臺,方便對準緊固,操作輕松省力,便于精準安裝瓦斯繼電器,保證了高精度測量,重復性好
可完整觀看整個測量環境,直觀判斷繼電器性能。結構堅韌,確保操作安全
windows操作系統,15寸超大屏彩色LCD,工控鼠標鍵盤,網絡通信,全中文彩色圖形操作界面和實時幫助系統,操作直觀、簡單,可實現全部項目的自動測試,并可對結果進行查看、分析、存儲和打印
產品技術參數
流速檢測范圍: Φ25:0~4.0m/s
Φ50:0~3.0m/s
Φ80:0~2.0 m/s
最小分辨率0.01m/s,精度0.25級
氣體容積檢測范圍: 0~1000 ml,最小分辨率2ml,精度0.2級
密封性能試驗: 0.1~0.5MPa,0~120分鐘,最小分辨率1Kpa,精度0.2級
試驗介質: 氣體繼電器試驗介質為各類變壓器油
工作電壓: 控制系統:AC220V,50Hz
動力系統:AC380V,功率5KW
工作溫度: -10℃~+60℃
外形尺寸: 1650×750×1400mm (長×寬×高)
凈重: 220kg
HKWSJ-100瓦斯繼電器校驗臺最新報價
武漢華電科儀電氣有限公司是成立于2011年,自成立之初,一直致力于瓦斯繼電器校驗臺設計,研發,生產,銷售以及服務,是一家優質的生產廠家。
HKWSJ-100瓦斯繼電器校驗臺是我公司自主的研發產品,您可以直接撥打客服電話:027-88933327 88933290 或 13163274270(售后服務)
