我公司（華電科儀）研制出的HKHG-1000E互感器綜合性測試儀（互感器變頻伏安特性測試儀）是繼電器保護和高壓絕緣專業用來測試保護用電流互感器和保護用電壓互感器的專門檢測儀器，儀器使用變頻技術，提高了電壓測試范圍，降低了整機重量，是取代現有伏安測試儀的理想設備。

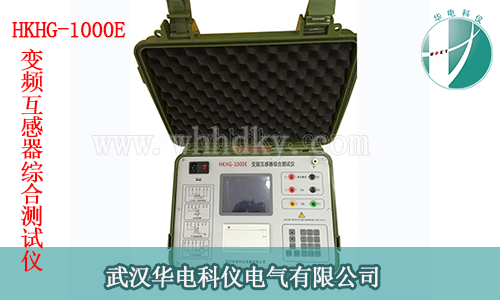

下面是HKHG-1000E 變頻互感器綜合測試儀的圖片：
一、主要特點
保護用互感器：
1．CT測量過程全自動控制，自動記錄數據，自動描繪伏安曲線。
1）自動設置保護電流及保護電壓，自動調節步進。
2）采用變頻電源測試，測試電壓范圍寬(10000V)。
3）自動給出參考拐點（電壓、電流）
2. 10％與5％誤差曲線自動描繪。
3．檢測已知電流互感器的變比以及測量非已知電流互感器的變比。
4. 測量保護級電流互感器保護繞組100%的比差、角差。
5．PT測量過程全自動控制，自動記錄數據，自動描繪伏安曲線。
6．檢測已知電壓互感器的變比以及測量非已知電壓互感器的變比。
7. 測量電流、電壓互感器二次回路的負荷參數。
7．320*240大屏幕液晶顯示，全中文界面。接線、操作簡單。
8．可進行各種測量數據的存儲和打印，方便用戶查詢。
計量用電流互感器：
1．滿足遵照國家標準點測量電流互感器測量電流互感器的1％-120％（S級）的規程誤差（角差、比差）。
3. 一次性完成測量與顯示（遵照標準測量）電流互感器上限負荷與下限負荷下的標準點誤差（角差、比差）。
5．檢測電流互感器的變比以及極性。
二、技術指標
變頻電源：頻率：0.4-50HZ
電壓：0-120V
功率：500W
伏安特性：輸出電壓：0-120V
輸出電流：2A（1A電流互感器）
4A（5A電流互感器）
2A（電壓互感器）
測量精度：<0.5%
變比范圍：CT: 5A/5A-25000A/5A（5A/1A～5000A/1A） ±0.2%
PT: 全范圍測量(電磁型) ±0.2%
計量用電流互感器
誤差測量范圍：5A/5A～5000A/5A（5A/1A～5000A/1A）
極限誤差： ±0.05% 見下表：
|
|
測量誤差 |
|
|
額定電流 |
比差（±％） |
角差（±′） |
|
|
|
|
|
5% |
0.1 |
6 |
|
20% |
0.05 |
4 |
|
100% |
0.05 |
2 |
|
120% |
0.05 |
2 |
|
200% |
0.05 |
2 |
|
詳細說明見“附錄Ⅴ” |
||
|
穩定度 |
0.05 |
2 |
|
詳細說明見“附錄Ⅵ” |
||
