互感器多功能測試儀是本公司詳細分析互感器的數學模型而開發出的偏重于高壓測試的儀器。該互感器多功能測試儀可直接測量電流互感器和電壓互感器的變比，測量電流互感器計量誤差(不需要傳統測試必用的精密電流互感器，升流器，負載箱，電流導線等笨重設備)；可現場測量電流和電壓互感器的實際二次負荷，可測量保護用的電流互感器的伏安特性曲線和10%誤差曲線等等。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。

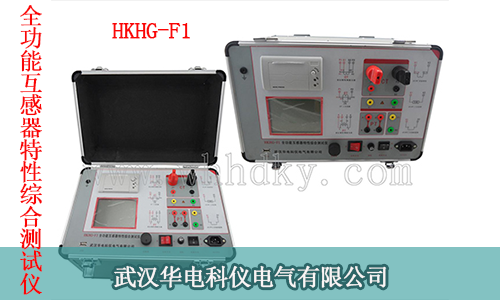

下面給大家介紹一款我公司自主研發和生產的HKHG-F1 全功能互感器特性綜合測試儀：
1.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
2.參考標準
GB 1207-2006、GB 1208-2006
3.主要特征
• 支持檢測CT和PT、單機輸出電壓0-2500V，電流0-600A.
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 采用智能控制器，操作簡單.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
• 小巧輕便≤22Kg，非常利于現場測試.
4．測試儀主要測試功能：
|
CT（保護類、計量類） |
PT |
|
• 伏安特性（勵磁特性）曲線 |
• 伏安特性（勵磁特性）曲線 |
|
• 自動給出拐點值 |
• 自動給出拐點值 |
|
• 自動給出5%和10%的誤差曲線 |
• 變比測量 |
|
• 變比測量 |
• 極性判斷 |
|
• 比差測量 |
• 比差測量 |
|
• 角差測量 |
• 角差測量 |
|
• 極性判斷 |
• 交流耐壓測試 |
|
• 一次通流測試 |
• 二次負荷測試 |
|
• 交流耐壓測試 |
• 二次繞組測試 |
|
• 二次負荷測試 |
• 鐵心自動退磁 |
|
•二次繞組測試 |
|
|
• 鐵心自動退磁 |
|
5. 測試儀主要技術參數：
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10% 、50Hz |
|
|
設備輸出 |
0～2500V（0-20A） |
|
|
輸出電流 |
0～600A（0-5V） |
|
|
二次繞組 電阻測量 |
范圍 |
0.1～300Ω |
|
精度 |
0.5%±1mΩ |
|
|
二次實際 負荷測量 |
范圍 |
5～300VA |
|
精度 |
≤0.5% |
|
|
CT/PT 角差測量 |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
CT/PT 比差測量 |
精度 |
≤0.05% |
|
分辨率 |
0.1 |
|
|
CT 變比測量 |
范圍 |
5-25000A/5A(5000A/1A) |
|
精度 |
≤0.5% |
|
|
PT 變比測量 |
范圍 |
1-10000 |
|
精度 |
≤0.5% |
|
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m |
|
|
尺寸 |
380mm × 240mm × 260mm |
|
|
重量 |
≤22Kg |
|
| HKHG-F1全功能互感器特性綜合測試儀最新報價 |
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于互感器綜合測試儀設計，研發，生產，銷售以及服務，是一家優質的生產廠家。
HKHG-F1全功能互感器特性綜合測試儀是我公司自主的研發產品，您可以直接點擊右側的咨詢按鈕進行咨詢，也可以給我們留言，或者撥打客服電話：027-88933327 88933290 或 13163274270（售后服務）
