一、概述

       HKJB-500S三相熱繼電器校驗儀是公司收集全國各地用戶反饋信息及多年的實踐經驗研制而成的新一代測試儀器，主要用于對各種熱繼電器及電動機保護裝置進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場。

◆  可長時間輸出0～500A電流

◆  可同步測試熱繼電器、熱電偶、電動機保護器

◆  常開、常閉接點檢測

◆  可同時串接若干只校驗，提高工作效率

◆  可單獨調也可以三相同調

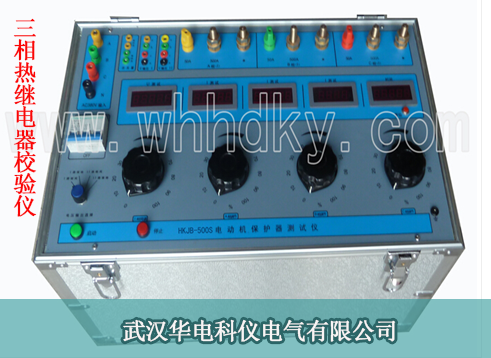

下面是HKJB-500S三相熱繼電器校驗儀的圖片：

（HKJB-500S三相熱繼電器校驗儀）

二、主要技術指標

電源輸入：AC  380/220V  50Hz  三相四線

額定功率：2KVA 1*3只 3相3KVA一組

儀表等級：0.5級

輸出電流： 3×500A

三相電壓：3×300V  3×500V

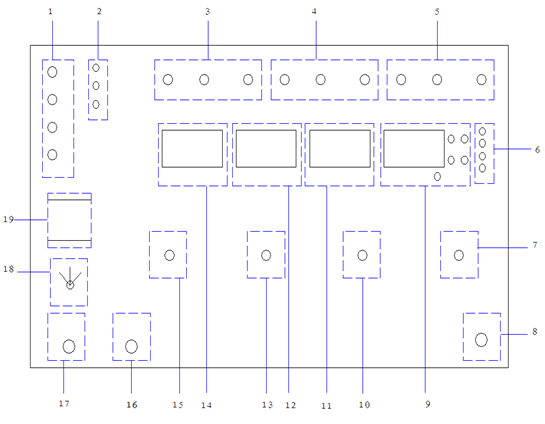

三、電氣原理

1、電源輸入；               AC 380V    (三相四線，也可單相輸入但電流輸出無角度）

2、隔離工作電源輸出         AC 220V、  380V

3、A相輸出端子             AC 0～50A、0～100A

4、B相輸出端子             AC 0～50A、0～100A

5、C相輸出端子             AC 0～50A、0～100A

6、電壓輸出端子            AC 3*450V、3*900V

7、C相輸出細調旋鈕         平滑無級調整

8、接地接點                 機箱接地

9、時間測量                (高精度數字秒表       0-9999.999s±0.001s）

10、B相輸出細調旋鈕        平滑無級調整

11、C相輸出顯示            5位數字電壓電流表

12、B相輸出顯示            5位數字電壓電流表

13、A相輸出細調旋鈕        平滑無級調整

14、A相輸出顯示            5位數字電壓電流表

15、三相輸出粗調旋鈕       平滑無級調整

16、輸出停止按鈕

17、輸出啟動按鈕

18、輸出檔位轉換

19、電源開關

四、操作方法

1、電源接通前，應斷開“電源控制”開關，并將“電壓調節”及“A相細調”“B相細調”“C相細調”逆時針調回零位。

2、  接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C相電流輸出”端子及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點（詳見附圖二）。

3、連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A相細調”“B相細調”“C相細調”所需試驗電流至70%），然后調節"電壓輸出"旋鈕,按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測設備進行特性試驗。

4、對于缺相的操作，三相不平衡的操作，只需將某一相斷開或調回零位及可。

5、如現場只有220V供電電源的情況下，可以將ABC輸入短接接供電電源火線，設備的N接零線（附圖五）；其它操作方法同1、2、3、4；

 6、把產品做為三相大電流輸出時，也可以把三相零線直接短接做共零輸出

HKJB-500S三相熱繼電器校驗儀 最新報價



    武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于三相熱繼電器校驗儀設計，研發，生產，銷售以及服務，是一家優質的生產廠家。

    HKJB-500S三相熱繼電器校驗儀是我公司自主的研發產品，您可以直接點擊右側的咨詢按鈕進行咨詢，也可以給我們留言，或者撥打客服電話：027-88933327   88933290 或  13163274270（售后服務）
