變頻互感器測試儀_自動測拐點電壓/電流_剩磁系數_誤差曲線
更新時間:2020-11-26 點擊次數:
次
一、產品概述
1.基于先進的變頻原理,輸出最大僅180V的交流電壓和12A的交流電流,卻能應對拐點高達30KV的CT測試。
2.功能全面,可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。
3.自動給出拐點電壓/電流、10%誤差曲線、5%誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、準確級、飽和和不飽和電感等參數。
4.可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的標準對CT、PT進行測試和計算。
5.界面友好美觀,全中文圖形界面,5.7寸圖形透反式LCD,陽光下可視。
6.采用旋轉光電鼠標操作,操作簡單,快捷方便,極易掌握。
7.裝置可存儲2000組測試數據,掉電不丟失。試驗完畢后可調出數據進行分析,或通過U盤上傳至PC機生成WORD報告。
8.面板自帶打印機,可自動打印生成的試驗報告。
9.測試方便,除了負荷測試外,其他各項測試都是基于同一接線。
10.易于攜帶,裝置重量<9Kg。

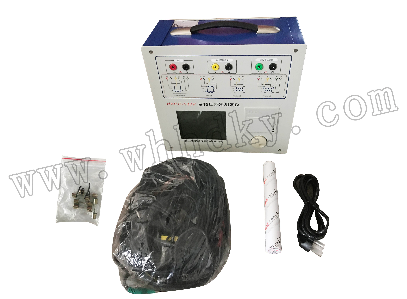

HKHG-100P 變頻互感器測試儀
二、功能特點:
裝置設計用于CT、PT的以下試驗:
勵磁特性試驗
變比試驗
相位和極性試驗
CT各種一次電流及各種負荷時的比差、角差測量
CT二次繞組電阻測量
CT二次回路負荷測量
CT暫態特性測試與分析
測量校核各種型號的CT、PT,包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到30KV的CT、變壓器套管CT、各電壓級PT等
拐點電壓/電流、10%(5%)誤差曲線、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和和不飽和電感等CT、PT參數的測量
三、詳細參數:
輸出電壓: 0~180V (RMS)
輸出電流: 0~12A (RMS),峰值36A
電壓測量: 準確度:±0.2%
CT變比測量范圍: 1~30000
PT變比測量范圍: 1~10000
變比測量: 準確度:±0.2%
相位測量: 準確度:±5’,分辨率:0.5’
二次繞組電阻測量范圍:0~300Ω 分辨率:0.2mΩ 精度:0.2%±2 mΩ
交流負載測量: 0~1000VA分辨率:0.002VA精度:0.2%±0.02 VA
輸入電源電壓: AC220V±10%,50HZ
工作條件: 溫度:-10℃~50℃, 濕度:≤90%
尺寸: 340mm×330mm×160mm
重量: <9kg
四、相關產品推薦
HKHG-100P 變頻互感器測試儀
:
http://kcj88.com/products/hgqjc/2019021483.html
HKHG-C(全套)互感器全自動檢定裝置
:
http://kcj88.com/products/hgqjc/201902320.html
