| 產品概述 |
變頻互感器綜合測試儀設計用于現場檢測CT的伏安特性、變比、極性、退磁、5% 10%的誤差曲線、角差比差、一次通流檢測等，實驗時僅需設定測試電壓/電流值，不需要設置步長，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口進行數據轉存并上傳測試數據，進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。

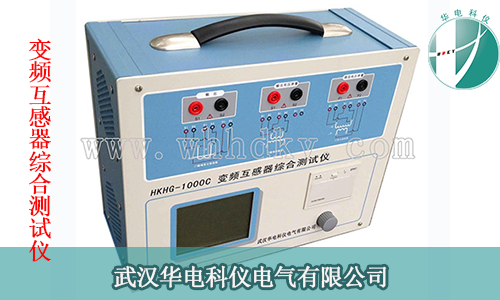

下圖為我公司自主研發生產的HKHG-1000C變頻互感器綜合測試儀：
一、產品簡介：
HKHG-1000C變頻互感器綜合測試儀變比測試范圍廣、拐點電壓測試高、測試精度高，適用于互感器廠、科研院所、發電廠以及各電壓等級變電站。
二、 產品特點：
1、 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、 可精確測量變比差與角差，比差最大允許誤差±0.05%，角差最大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~35000。
4、 基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅160V的交流電壓和5Arms(15A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
5、 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
6、 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
7、 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、 全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
9、 5.7寸圖形透反式LCD，陽光下清晰可視。
10、采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
11、面板自帶打印機，可自動打印生成的試驗報告。
12、測試結果可用U盤導出，程序可用U盤升級，方便快捷。
13、裝置可存儲1000組測試數據，掉電不丟失。
14、配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。
15、易于攜帶，裝置重量<9Kg。
CT測試：
變比
極性
比差、角差
猜變比
匝比、匝比誤差
二次直阻
負載阻抗
勵磁特性
5%、10%誤差曲線
剩磁系數Kr
二次時間常數Ts
不飽和電感Lu
飽和電感Ls
儀表保安系數FS
準確限值系數
復合誤差
二次極限感應電動勢Eal
暫態面積系數Ktd
額定對稱短路電流倍數Kssc
峰損誤差εˆ
PT測試：
變比
極性
勵磁特性
三、技術參數
|
|
HKHG-1000C |
|
|
測試用途 |
CT， PT |
|
|
功能 |
0.05級，A型所有功能，支持U盤，精度提高，滿足計量口對比差、角差的試驗需求 |
|
|
輸出 |
0~180Vrms，12Arms，36A（峰值） |
|
|
電壓測量精度 |
±0.1% |
|
|
CT變比 測量 |
范圍 |
1~40000 |
|
精度 |
±0.05% |
|
|
PT變比 測量 |
范圍 |
1~40000 |
|
精度 |
±0.05% |
|
|
相位測量 |
精度 |
±2min |
|
分辨率 |
0.5min |
|
|
二次繞組電阻測量 |
范圍 |
0~300Ω |
|
精度 |
0.2%±2mΩ |
|
|
交流負載測量 |
范圍 |
0~1000VA |
|
精度 |
0.2%±0.02VA |
|
|
輸入電源電壓 |
AC220V±10%，50Hz |
|
|
工作環境 |
溫度：-10οC~50οC，濕度：≤90% |
|
|
尺寸、重量 |
尺寸365 mm×290 mm×153mm 重量<10kg |
|
| HKHG-1000C變頻互感器綜合測試儀報價 |
武漢華電科儀電氣有限公司是成立于2011年，自成立之初，一直致力于變頻互感器綜合測試儀設計，研發，生產，銷售以及服務，是一家優質的生產廠家。
HKHG-1000C變頻互感器綜合測試儀是我公司自主的研發產品，您可以直接點擊右側的咨詢按鈕進行咨詢，也可以給我們留言，或者撥打客服電話：027-88933327 88933290 或 13163274270（售后服務）
