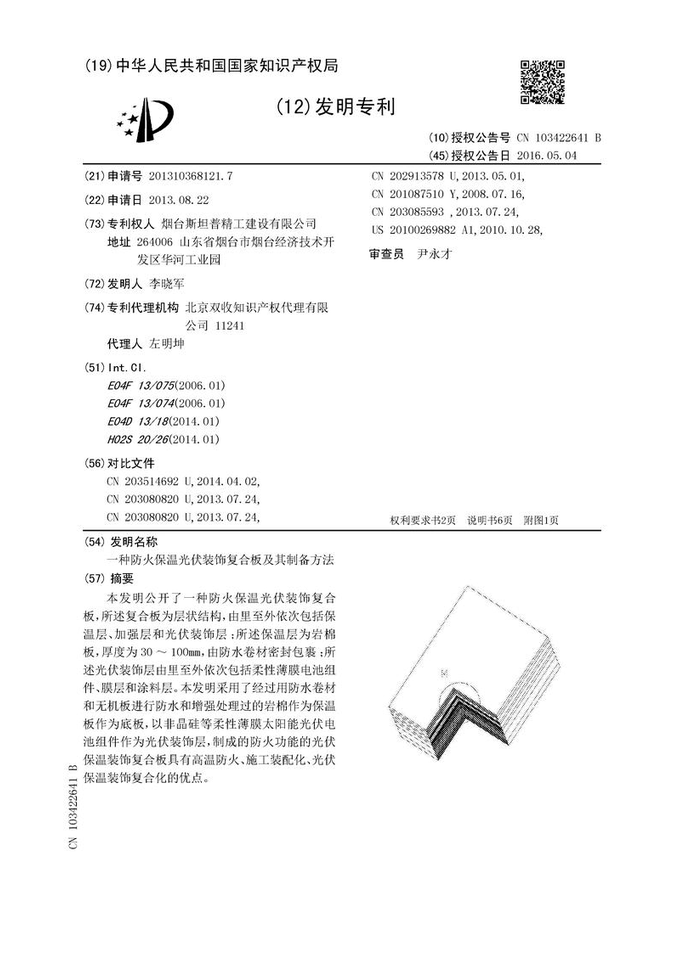

8700元起拍！一種防火保溫光伏裝飾復合板及其制備方法的發明專利

       華電科儀從阿里拍賣平臺獲悉，12月27日將有一種防火保溫光伏裝飾復合板及其制備方法的發明專利進行專利轉讓競價活動，起拍價8700元，加價幅度500元。
       拍賣信息顯示，本次拍賣的發明涉及建筑節能和光電建筑領域，具體涉及一種防火保溫光伏裝飾復合板及其制備方法。
發明內容：
       本發明要解決的技術問題是提供一種防火型光伏保溫裝飾復合板及其制備方法，所述復合板具有高溫防火、施工裝配化、光伏保溫裝飾復合化的優點。
       本發明防火保溫光伏裝飾復合板，所述復合板為層狀結構，由里至外依次包括保溫層、 加強層和光伏裝飾層，所述保溫層為巖棉板。
       本發明所述的防火保溫光伏裝飾復合板，其中所述巖棉板厚度為30～100mm，由防水卷 材密封包裹。
       本發明所述的防火保溫光伏裝飾復合板，其中所述巖棉板的巖棉纖維排列方向垂直于所述巖棉板的水平面，使得各層間拉拔強度≥0.2MPa，所述巖棉纖維密度≥250g/m3，容重 ≥200kg/m3，抗壓強度≥0.1MPa，憎水率≥98％。
       本發明所述的防火保溫光伏裝飾復合板，其中所述光伏裝飾層由里至外依次包括柔性薄膜電池組件、膜層和涂料層。
       本發明所述的防火保溫光伏裝飾復合板，其中所述柔性薄膜電池組件是在塑料等可彎曲 的柔性襯底上采用沉積透明導電膜制備的薄膜電池，所述柔性薄膜太陽能電池包括：非晶硅柔性太陽能薄膜電池、銅銦鎵硒薄膜太能能電池(CIGS)、碲化鎘薄膜太陽能電池(CdTe)或有機薄膜太陽能電池，所述膜層為含氟TPT聚酯膜或乙烯—四氟乙烯共聚物(ETFE)膜，厚度為250um，主要起防水、隔離的作用。所述涂料層由粒徑為納米級的防污自潔涂料涂覆 而成，優選所述涂料層為納米級有機硅改性丙烯酸樹脂涂料或納米級氟碳樹脂涂料，厚度為 30～70um，主要起到自潔、防污染作用，該涂料可有效避免粉塵、霧霾等污染物降低太陽能電池的光電轉換效率。
       本發明所述的防火保溫光伏裝飾復合板，其中所述加強層為硅酸鈣板或水泥壓力板，厚 度為3～5mm，其彈性模量與所述保溫層一致。所述硅酸鈣板以優質高標號水泥為基體材料，并配以天然纖維增強，經先進生產工藝成型、加壓、高溫蒸養等特殊技術處理而制成，是一 種具有優良性能的新型建筑和工業用板材，其產品防火，防潮，隔音，防蟲蛀，耐久性強；所述水泥壓力板又稱水泥纖維壓力板，是以天然纖維和水泥為原料，經制漿、成型、切割、 加壓、養護而成的一種新型建筑板材，具有輕質、高強、防水、防腐、防火等優點，廣泛用于民用和工業建筑中外墻板、幕墻襯板、復合墻體面板；所述硅酸鈣板和所述水泥壓力板憑 借其優良的物理力學性能和耐久性，可有效保護保溫層不受長期惡劣環境的破壞；選擇與所述保溫層彈性模量一致的硅酸鈣板和水泥壓力板，可防止所述保溫層與所述加強層因差異變 形產生的層間裂隙。
       本發明所述的防火保溫光伏裝飾復合板，其中所述防水卷材為聚合物水泥砂漿高分子復 合防水卷材，由胎基與聚合物水泥砂漿復合而成，厚度為1.5～2.5mm，所述胎基為滌棉無紡 布與玻纖網格布的復合氈。所述聚合物水泥砂漿是由水泥、骨料和可以分散在水中的多種單聚體聚合而成的共聚物攪拌而成，可形成獨特的有一定韌性的復合網狀結構，對所述保溫板 起到保護和防水雙重功能。
       本發明所述的防火保溫光伏裝飾復合板，其中所述保溫層和加強層通過聚合物水泥砂漿 粘合劑粘結在一起，所述加強層和光伏裝飾層通過防火型聚合物粘結劑(西卡單組分高模量 聚氨酯密封膠粘劑)粘結在一起。所述聚合物水泥砂漿粘合劑是由水泥、骨料和可以分散在水中的有機聚合物攪拌而成，聚合物在環境條件下成膜覆蓋在水泥顆粒子上，并使水泥機體 與骨料形成強有力的粘接。聚合物網狀結構具有阻止微裂縫發生和擴展的能力，聚合物水泥砂漿粘結劑為無機材料粘結劑與保溫材料防水層和硅酸鈣板等無機材料的相容性好，粘結牢 固。所述防火型聚合物粘結劑—西卡單組分高模量聚氨酯密封膠粘劑是一種類似軟膏，一旦接觸空氣中的水分就會固化成一種堅韌的橡膠類固體的材料，該粘結劑粘接力強，拉伸強度 大，同時又具有耐候性、抗振性，和防潮、抗臭氣和適應冷熱變化大的特點，能實現柔性薄膜電池組件塑料襯底與保溫板加強層之間的有效粘結。
       一種制備所述的防火保溫光伏裝飾復合板的方法，包括如下步驟：
(1)保溫層的制備：用防水卷材將所述巖棉板密封包裹，所述保溫層的厚度為 30～100mm，所述巖棉板中的巖棉纖維經過憎水處理，所述巖棉纖維的排列方向垂直于所述巖 棉板的水平面；
(2)加強層的制備：選擇3～5mm的硅酸鈣板或水泥壓力板，進行防水和抗變形處理；
(3)光伏裝飾層的制備：在所述柔性薄膜電池組件的表面覆蓋加封TPT聚酯膜或乙烯 —四氟乙烯共聚物膜(ETFE)，并在所述TPT聚酯或乙烯—四氟乙烯共聚物膜(ETFE)膜層 的外側涂覆具有防污功能的納米級有機硅丙烯酸涂料或納米級氟碳涂料；
(4)采用聚合物水泥砂漿粘結劑粘結經防水卷材密封包裹的所述保溫層和所述加強層；
(5)采用西卡單組分高模量聚氨酯密封膠粘劑粘結所述加強層和光伏裝飾層；
(6)合并封裝：按照柔性薄膜光伏電池組件、西卡單組分高模量聚氨酯密封膠粘劑、 硅酸鈣板或水壓力板、聚合物水泥砂漿粘結劑和巖棉保溫板的順序依次層疊，經過輥壓和高壓釜處理，使各層組件緊密粘合，即得產品。
所述的制備防火保溫光伏裝飾復合板的方法，其中：
       所述防水卷材的制作方法為：通過機械壓延成型技術將柔性聚合物水泥砂漿通過機制刮 板均勻涂布于所述胎基的兩側，形成寬1.2米的防水卷材，將制成的防水卷材進行烘干和養 護；
       具有憎水功能的巖棉并非后期進行的憎水處理，而是在巖棉成型時使巖棉纖維成為憎水 纖維，對所述巖棉纖維進行憎水處理的方法為：在巖棉纖維生產過程中，在巖棉纖維表面噴涂有機硅憎水劑；
       所述防水卷材的烘干和養護方法為：制成的防水卷材采用生產線中的熱吹風裝置自動烘 干，達到卷材兩側的聚合物砂漿初凝，成卷后的防水卷材，在5～38℃的室內溫度下，自然 干燥養護28天后備用；
       所述加強層的防水和抗變形處理方法為：在所述加強層的表面涂刷有機硅丙烯酸防水涂 料；
       所述硅酸鈣板是以水泥為基體材料，配以天然纖維增強，經成型、加壓、高溫蒸養處理 而制成；
       所述水泥壓力板是以天然纖維和水泥為原料，經制漿、成型、切割、加壓、養護而成；
       所述柔性薄膜電池組件的生產方法包括：薄膜電池卷對卷生產、電池片組裝、光伏組件 封裝；
       所述聚合物水泥砂漿粘合劑是由水泥、骨料和分散在水中的有機聚合物攪拌而成。
       所述巖棉板中纖維采取垂直豎排放置，使得各層間拉拔強度≥0.2MPa，纖維方向垂直于 保溫板水平面的巖棉，在密度較低的情況下，有較高的抗拉強度，使系統具有較高的安全性 能以及系統在建筑中的應用高度得到提升，在保溫板內壁設有電能引出接線盒，接線盒與非晶硅柔性薄膜太陽能電池組件層電路連接。
       本發明防火保溫光伏裝飾復合板與現有技術不同之處在于本發明采用了經過用防水卷材 和無機板進行防水和增強處理過的巖棉作為保溫板作為底板，以非晶硅等柔性薄膜太陽能光伏電池組件作為光伏裝飾層，制成的防火功能的光伏保溫裝飾復合板既滿足了大量公用建筑 對高等級外墻防火保溫材料的迫切需求，又為光伏幕墻系統的應用和推廣打下了重要的技術基礎。本發明中經用防水卷材密封處理的巖棉板，即能防止水分、濕氣和霉變進入巖棉板內 部，又能防止巖棉板加工切割時產生的巖棉屑對人體的傷害和環境的污染；所述巖棉板中的巖棉纖維方向垂直于保溫板的水平面，在密度較低的情況下，有較高的抗拉強度，使系統較 高的安全性能以及系統在建筑中的應用高度的提升。
       本發明所述具有防火功能的光伏保溫裝飾復合板既避免了有機保溫材料易燃不耐久的缺 陷，又充分發揮了非晶硅等柔性薄膜太陽能光伏電池組件體薄質輕、柔韌性好、對弱光、散射光、漫射光都具有很強的吸收能力等優點，這一發明為外墻外保溫和光伏發電系統在建筑 上的綜合利用提供了一個科學且切實可行的系統解決方案。所述復合板中光伏裝飾層、增強層、保溫層及與墻體基層各界面的抗拉強度高、整體系統安全系數大；通過把建筑圍系統護 與光伏技術集成融合，制成具備各種功能和規格的光伏建材部品，大幅度降低了光電建筑建設成本；并具有火災高溫防火、施工裝配化、光伏保溫裝飾復合化的優點。
